製品情報
シールドチューブ OLBFX
シールドチューブ OLBFX 複合タイプ
- メッシュ
- アルミ箔
製品概要
- ダークグレー
- アルミ箔（0.01mm）＋金属メッシュ（2層）
- 分岐配線のシールドに最適
製品説明

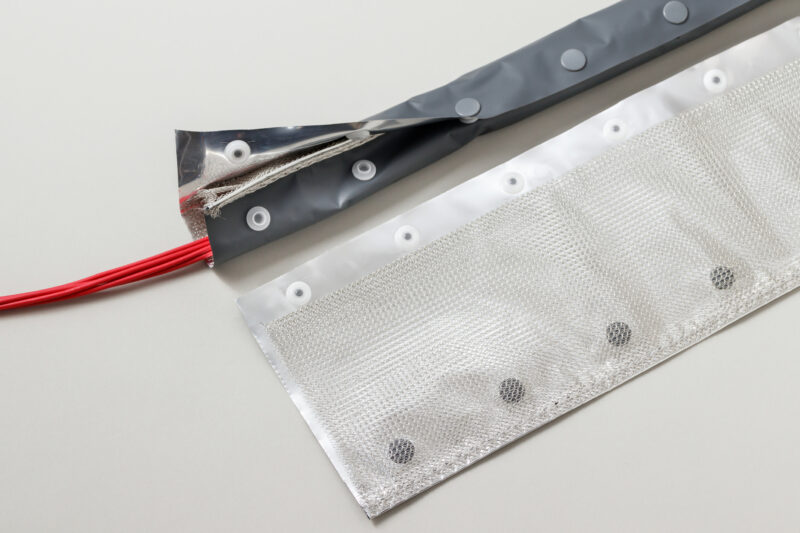

- ホックタイプのシールドチューブ（ダークグレー）
- 遮蔽材にアルミ箔（0.01mm）と金属メッシュを使用したシールドチューブ
- OLBFに金属メッシュを組み合わせたタイプ
- 分岐配線のシールドに最適 (工具不要）
- （シート部）UL94 VTM-0相当品 （非登録）
- RoHS指令 10物質適合品
| 品名 | OLBFX | |
|---|---|---|
| 表面色 | ダークグレー | |
| シート部 | 材質 | 軟質塩化ビニル＋PETフィルム |
| アルミ箔 0.01mm | ||
| 厚み ※ | 0.25mm | |
| 付加遮蔽材 | 金属メッシュ（2層） | |
| 嵌合部 | 材質 | ポリアセタール |
| 適用使用温度 | -15℃ ～ 60℃ | |
| サイズ（Φ） | 10, 15, 20, 25, 30, 40, 50, 70, 100 | |
| 定尺 | 25m | |
| 備考 | 金属メッシュ付きOLBF | |
※ 参考値
製品寸法表
| 品名 | OLBFX | ||
|---|---|---|---|
| サイズ（Φ） | 製品幅 （mm） | 有効幅 （mm） | 約ｋｇ/定尺 |
| 10 | 71 | 41 | 1.7 |
| 15 | 91 | 61 | 2.0 |
| 20 | 105 | 75 | 2.3 |
| 25 | 115 | 85 | 2.5 |
| 30 | 130 | 100 | 2.9 |
| 40 | 160 | 130 | 3.4 |
| 50 | 191 | 161 | 4.0 |
| 70 | 255 | 225 | 5.2 |
| 100 | 348 | 318 | 7.1 |
定尺
Φ15～100 25ｍ
