製品情報
シールドチューブ SLBFX
シールドチューブ SLBFX 複合タイプ
- ZTプライヤー
- メッシュ
- アルミ箔
製品概要
- ダークグレー
- アルミ箔(0.01mm)+金属メッシュ(2層)
- 長尺のシールドに最適
製品説明

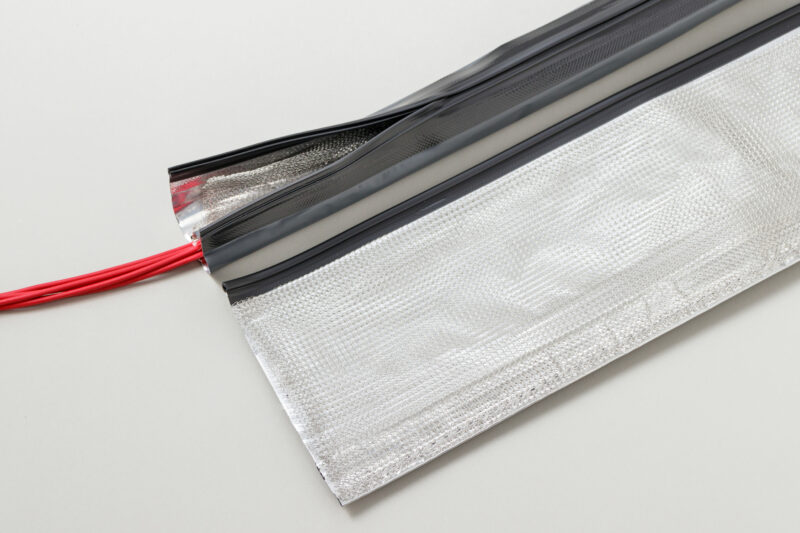

- ジッパータイプのシールドチューブ(ダークグレー)
- 遮蔽材にアルミ箔(0.01mm)と金属メッシュを用いたシールドチューブ
- SLBFに金属メッシュを組み合わせたタイプ
- 長尺配線のシールドに最適(嵌合にはZTプライヤーが必須)
- (シート部)UL94 VTM-0相当品 (非登録)
- RoHS指令 10物質適合品
品名 | SLBFX | |
---|---|---|
表面色 | ダークグレー | |
シート部 | 材質 | 軟質塩化ビニル+PETフィルム |
アルミ箔 0.01mm | ||
厚み ※ | 0.25mm | |
付加遮蔽材 | 金属メッシュ(2層) | |
嵌合部 | 材質 | 半硬質塩化ビニル |
適用使用温度 | -15℃ ~ 60℃ | |
サイズ(Φ) | 15, 20, 25, 30, 40, 50, 70, 100 | |
定尺 | 25m | |
備考 | 金属メッシュ付きSLBF |
※ 参考値
製品寸法表
品名 | SLBFX | ||
---|---|---|---|
サイズ(Φ) | 製品幅 (mm) | 有効幅 (mm) | 約kg/定尺 |
15 | 73 | 61 | 1.8 |
20 | 88 | 76 | 2.1 |
25 | 104 | 92 | 2.4 |
30 | 122 | 110 | 2.8 |
40 | 152 | 140 | 3.2 |
50 | 182 | 170 | 3.8 |
70 | 245 | 233 | 5.0 |
100 | 340 | 328 | 7.0 |
定尺
Φ15~100 25m
