製品情報
シールドチューブ SLBJX
シールドチューブ SLBJX 複合タイプ
- ZTプライヤー
- メッシュ
- アルミ箔
製品概要
- ダークグレー
- アルミ箔（0.07mm）＋金属メッシュ（2層）
- 長尺のシールドに最適
製品説明

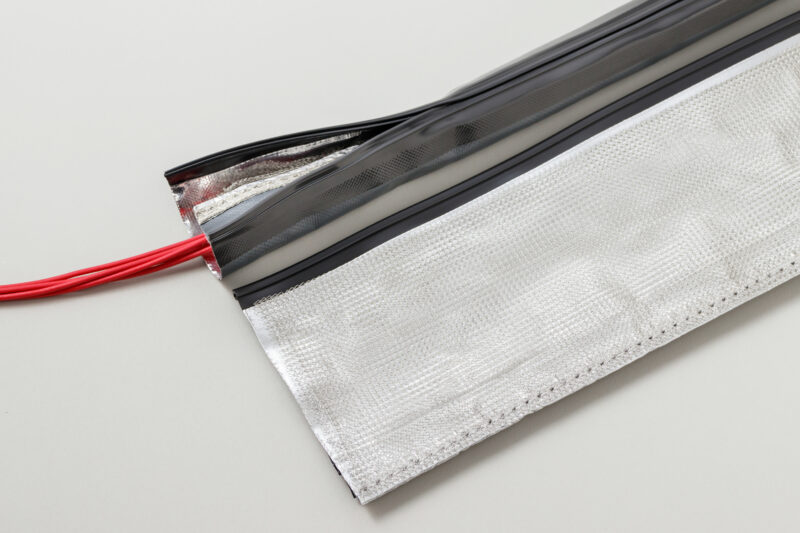

- ジッパータイプのシールドチューブ（ダークグレー）
- 遮蔽材にアルミ箔（0.07mm）と金属メッシュを用いたシールドチューブ
- SLBJに金属メッシュを組み合わせたタイプ
- 長尺配線のシールドに最適（嵌合にはZTプライヤーが必須）
- （シート部）UL94 VTM-0相当品 （非登録）
- （シート部）鉄道車両用燃焼性試験 難燃性
- RoHS指令 10物質適合品
| 品名 | SLBJX | |
|---|---|---|
| 表面色 | ダークグレー | |
| シート部 | 材質 | ポリエステルクロス入り軟質塩化ビニル |
| アルミ箔 0.07mm | ||
| 厚み ※ | 0.41mm | |
| 付加遮蔽材 | 金属メッシュ（2層） | |
| 嵌合部 | 材質 | 半硬質塩化ビニル |
| 適用使用温度 | -15℃ ～ 60℃ | |
| サイズ（Φ） | 15, 20, 25, 30, 40, 50, 70, 100 | |
| 定尺 | 25m | |
| 備考 | 金属メッシュ付きSLBJ | |
※ 参考値
製品寸法表
| 品名 | SLBJX | ||
|---|---|---|---|
| サイズ（Φ） | 製品幅 （mm） | 有効幅 （mm） | 約ｋｇ/定尺 |
| 15 | 73 | 58 | 3.1 |
| 20 | 88 | 73 | 3.5 |
| 25 | 104 | 89 | 3.8 |
| 30 | 120 | 105 | 4.4 |
| 40 | 151 | 136 | 5.0 |
| 50 | 182 | 167 | 5.8 |
| 70 | 245 | 230 | 7.4 |
| 100 | 340 | 325 | 10.1 |
定尺
Φ15～100 25ｍ
